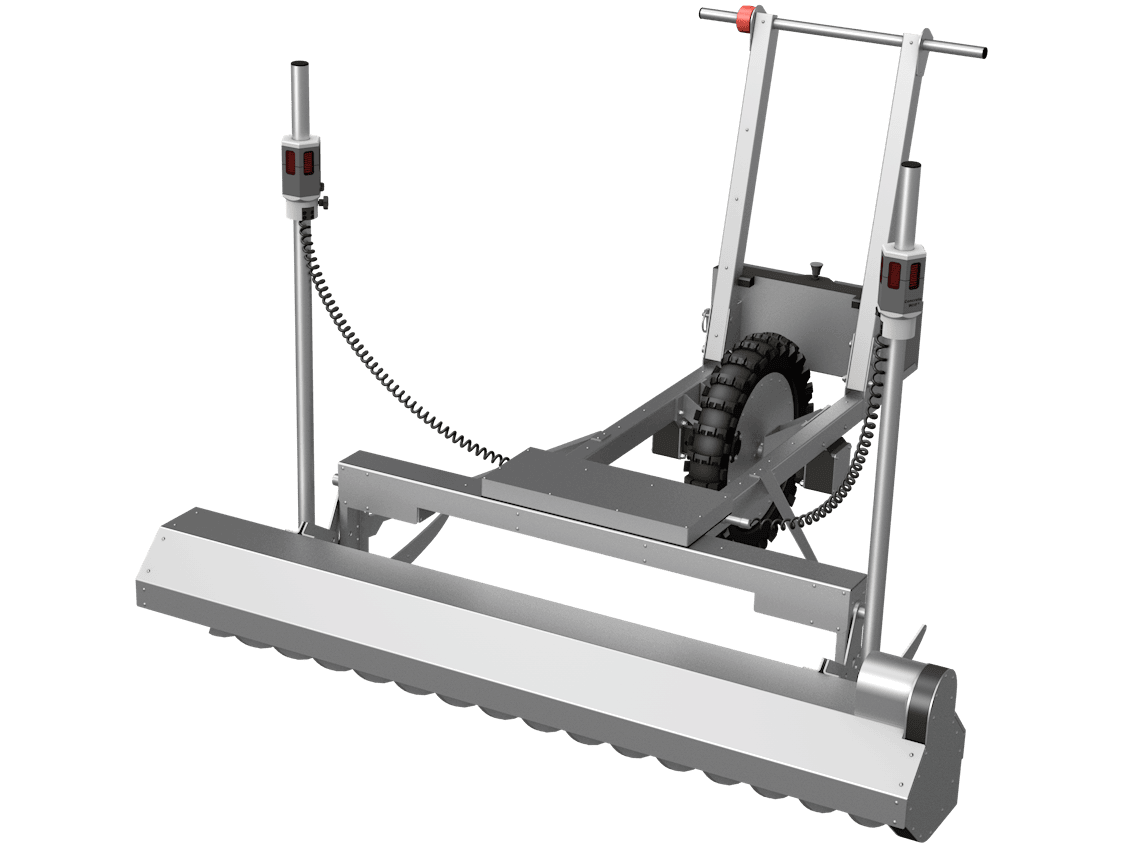

Precise Concrete Leveling Machine

Precise Concrete Leveling Machine mit 4 × 12-V-Batterien, 2 Laserempfängern, Batterieladegerät (AGM 24 V, 20 A). Der Rotationslaser ist NICHT im Lieferumfang enthalten – bitte erwerben Sie einen beliebigen Rotationslaser mit rotem Strahl separat. TZur Bedienung des Geräts wird außerdem ein Maßband benötigt.

Die Precise-Maschine ruht an drei Kontaktpunkten auf dem Betonunterbau und nutzt ein Schneckensystem (mit Schraubgewinde), um sich fortzubewegen Überschuss Beton nach rechts Seite, wobei die eingestellte Höhe beibehalten wird. Es wird KEINE Rüttelbohle verwendet; die Oberflächenbearbeitung kann mit einer Glättkelle erfolgen. Dies ermöglicht den Einsatz von sechs Trägheitsmesseinheiten, die die Höhe über sechs Achsen berechnen (linear Bewegung und Drehung) gleichzeitig (Vibrationen würden diese Sensoren stören). Zusätzlich zu den Daten des Rotationslasers nutzt das System die Erdbeschleunigung sowie mehrachsige Winkeldaten, um höchste Präzision zu gewährleisten. Die Höhe des Arbeitselements wird mit einer Frequenz von 200 Hz (200 Mal pro Sekunde) aktualisiert.

S3, S4 und S5. Die „Precise“-Maschine ist die einzige Concrete Wolf-Maschine, die für S5-Beton (sehr flüssig) geeignet ist. Die Mindestgussdicke bei Verwendung von sehr flüssigem Beton beträgt 2 cm.

200 mm (7,9 Zoll) über der Tragfläche (z. B. über dem Gitter oder der Unterbau).

Ja, allerdings mit etwa halber Geschwindigkeit. Die Maschine steht auf dem Unterbau, sodass ein unebener Untergrund (Gitter, Bewehrungsstahl) einen langsameren Betrieb erzwingt. Bei voller Geschwindigkeit eignet sich die Precise-Maschine ideal für faserverstärkten Beton, der auf einen glatten Untergrund gegossen wird. Sie kann ihre eingestellte Höhe über etwa 1 Meter (einige Sekunden) beibehalten, selbst wenn sie vorübergehend das Lasersignal verliert – Trägheitsmesssysteme gewährleisten die Genauigkeit bei kurzzeitigen Unterbrechungen.

Nicht als erste Wahl zu empfehlen. Die Precise-Maschine ruht auf drei Auflagepunkten, daher sind ständige, abrupte Auf- und Abbewegungen (z. B. über Fußbodenheizungsrohre) nicht ideal. Es ist zwar möglich, aber der Bediener muss mit langsamer Arbeitsgeschwindigkeit arbeiten. Die Modelle Fast Concrete Leveling Machine oder Vibration Laser Screed sind die bessere Wahl für stark unebene Untergründe.

Die Maschine kann ihre eingestellte Höhe ohne Lasersignal etwa 5 Sekunden lang (entspricht einem Weg von etwa 1 Meter bei maximaler Arbeitsgeschwindigkeit) beibehalten, indem sie interne Gyroskope und Beschleunigungssensoren nutzt, die die Höhe anhand des Maschinenwinkels und der Position zum Boden berechnen. Auf diese Weise werden kurzzeitige Hindernisse wie beispielsweise eine Säule oder eine Person, die zwischen der Maschine und dem Laser vorbeigeht, überwunden.

Vier 12-V-AGM-Batterien mit 38 Ah (Betriebsspannung 24 V). Die Batterien sind im Lieferumfang der Maschine enthalten. Die Betriebsdauer bei maximaler Belastung beträgt ca. 4 Stunden. Ladezeit: 4 Stunden (Schnellladung 20 A).

Bis zu 300 m²/Stunde. Auf glatten Untergründen aus faserverstärktem Beton kann die Maschine mit maximaler Geschwindigkeit betrieben werden. Auf Gitter oder Bewehrungsstahl beträgt die Geschwindigkeit etwa die Hälfte.

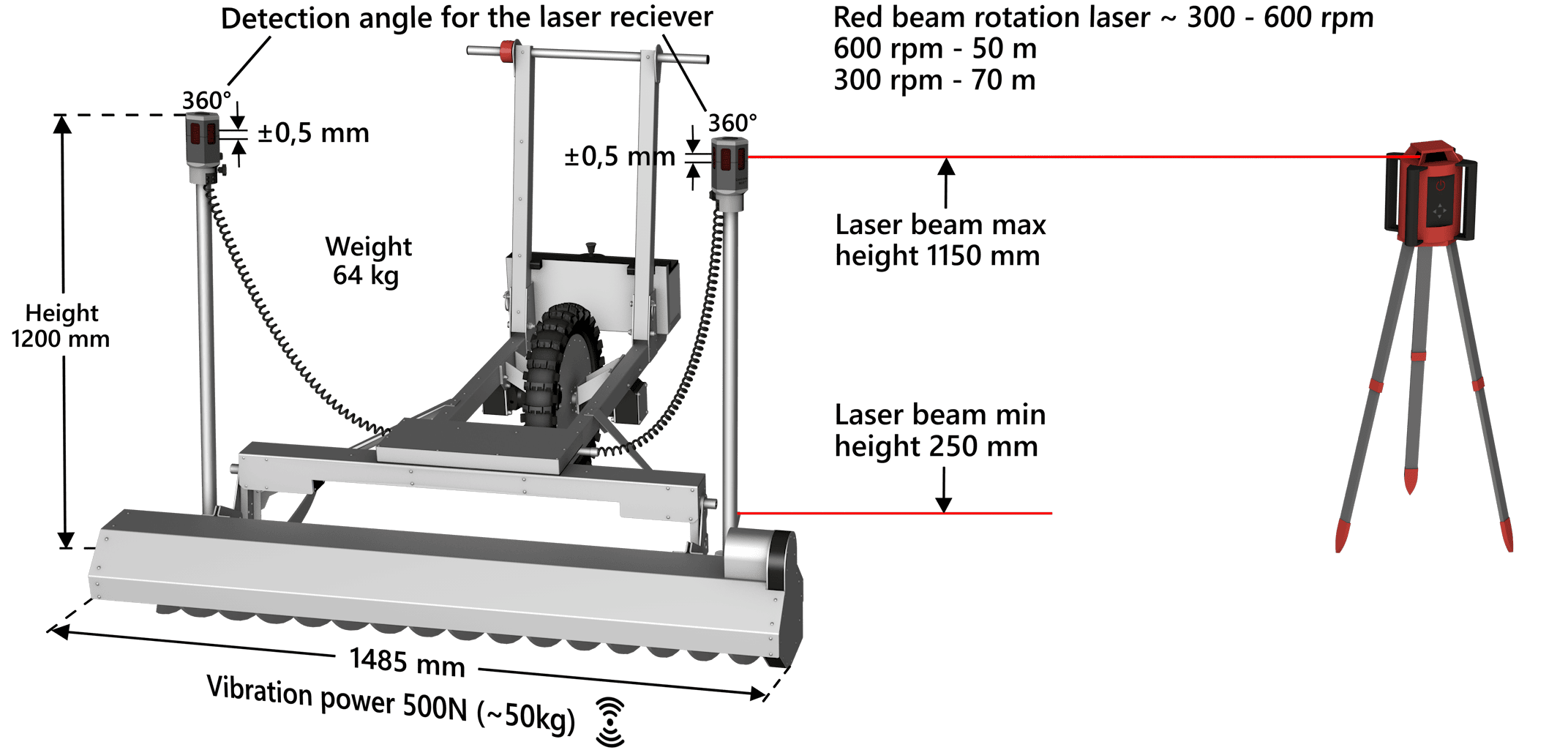

64 kg inklusive AkkuReihen.

1495 mm.

Ein-/Aus-Taste: Einmal drücken zum Einschalten (das Logo und das Akkusymbol an den Laserempfängern leuchten auf, die Maschine befindet sich im Neutralmodus); erneut drücken zum Ausschalten (der Arbeitsarm senkt sich, die Maschine wechselt in den Ruhemodus). Drei-Streifen-Taste: Erster Druck = Vorwärts-/Transportmodus (max. 80 cm/s, Arbeitsarm fährt automatisch hoch); zweiter Druck = Neutralstellung; dritter Druck = Rückwärts-/Arbeitsmodus (max. 30 cm/s, Laser-Höhenleuchten leuchten auf(das Gerät sucht automatisch nach Laserstrahlen und stellt die Höhe ein). Geschwindigkeitserhöhung: Daumen Steuerung am Griff – im Betriebsmodus wird dadurch die Förderschnecke aktiviert und die Rückwärtsgeschwindigkeit erhöht.

Beide roten Pfeile blinken (ohne Richtung): Laser seit >0,6 Sek. nicht erkannt. Roter Pfeil „AB“ blinkt: Das Arbeitselement befindet sich oberhalb der eingestellten Höhe und bewegt sich nach unten. Roter Pfeil „AUF“ blinkt: Das Arbeitselement befindet sich unterhalb der eingestellten Höhe und bewegt sich nach oben. Grüne „0“-Anzeige: Das Arbeitselement befindet sich auf der korrekt eingestellten Höhe. Drei übereinanderliegende Quadrate: Batteriestandsanzeige (alle grün = 83–100 %; die beiden unteren grün = 50–83 %; die beiden unteren gelb = 33–50 %; die beiden unteren rot = 16–33 %; die beiden unteren blinken rot = <16 %).

Ja – die Precise-Maschine wurde speziell für große Flächen entwickelt und ist die erste Wahl für alle, die täglich große Bodenflächen gießen. Sie eignet sich besonders gut für Industrieböden aus faserverstärktem Beton.

Die Precise-Maschine ist in erster Linie für nassen Beton ausgelegt. Das Einebnen von Sand oder Kies ist nicht möglich; hierfür wird das Modell Fast Concrete Leveling Machine empfohlen.

Vor dem Gebrauch: Mit einer biologisch abbaubaren, ölhaltigen Substanz einsprühen. Nach dem Gebrauch: Unter fließendem Wasser mit einer Bürste reinigen. Die Reinigung mit einem Hochdruckreiniger ist zulässig, jedoch sollte der Druck moderat gehalten werden; die Anschlüsse der Laserempfänger sowie die Laserempfänger selbst müssen geschützt werden.

Die Höhensteuerung erfolgt vollautomatisch. Alle Concrete Wolf-Maschinen verwenden Servo Motoren, die das Sägeblatt bzw. das Arbeitselement nach oben oder unten verstellen und dabei von rotierenden Laserempfängern geführt werden. Der Bediener muss lediglich ziehen oder lenken, um die mMaschine – der Rest erledigt die Automatisierung von selbst. Das ist weitaus schneller als bei Hydrauliksystemen (die etwa viermal pro Sekunde reagieren).

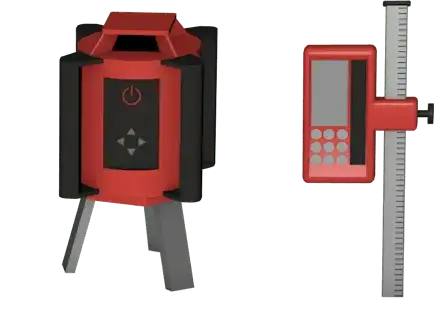

Im Lieferumfang der Geräte sind Laserempfänger (2 Stück) enthalten, jedoch KEIN Rotationslaser. Einen Rotationslaser mit rotem Strahl müssen Sie separat erwerben – empfohlen werden 600 U/min. Zu den kompatiblen Marken gehören Leica, Hilti, Bosch, Spectra, Topcon, Trimble, Stabila, NEDO, NIVEL und andere. Kreuzlinienlaser sind NICHT kompatibel. Die Drehzahl des Lasers muss mindestens 300 U/min betragen.

Alle Maschinen erreichen eine Nivelliergenauigkeit von ±1 mm. Die Laserempfänger selbst weisen eine Genauigkeit von ±0,5 mm auf. In der Praxis lassen sich ±1 mm mit einem konsequenten und sorgfältigen Bediener erreichen.

Ja. Neigungen lassen sich auf zwei Arten realisieren: (1) Neigen Sie den rotierenden Laserstrahl auf den gewünschten Winkel – das Gerät folgt der Neigung präzise; oder (2) stellen Sie die Laserempfänger am Gerät auf beiden Seiten auf unterschiedliche Höhen ein, um eine Querneigung zu erzeugen. Jedes Gefälle, das an einem Rotationslaser mit rotem Strahl (einschließlich Planierlaser) eingestellt werden kann, wird unterstützt.

Ja. Da die Modelle Vibration Laser Screed und Fast Concrete Leveling Machine auf der gegossenen Betonoberfläche aufliegen, hat das, was darunter liegt (Bewehrungsstahl, Bewehrungsmatten, Faserverstärkung), keinen Einfluss auf den Betrieb. Das Precise Concrete Leveling Machine kann ebenfalls über Bewehrungsstahl/Bewehrungsmatten eingesetzt werden, muss dabei jedoch mit etwa halber Drehzahl betrieben werden. Bei voller Drehzahl funktioniert die Precise-Maschine gut mit faserverstärktem Beton.

Es sind keine Vorkenntnisse oder Schulungen erforderlich. Alle Maschinen sind intuitiv bedienbar – der Bediener muss lediglich ziehen (Vibration Laser Screed) oder lenken (Schnell, Präzise). Bisher hat sich noch niemand wegen Bedienungsproblemen an Concrete Wolf gewandt. Die Maschine ist werkseitig vorkalibriert; bei jedem Start wird zusätzlich eine automatische Kalibrierung durchgeführt.

Die einzige erforderliche Kalibrierung besteht darin, die Laserempfänger auf die richtige Höhe einzustellen.

1. Richten Sie den rotierenden roten Laser in einer Höhe von 30–100 cm über der zu nivellierenden Betonoberfläche aus. 2. Messen Sie die Höhe des Laserstrahls von der fertigen Betonoberfläche aus (mit einem Maßband und einem Standard-Laserempfänger/Nivellierlatte). 3. Stellen Sie die „0“-Markierungen der Laserempfänger des Geräts auf die gemessene Höhe ab der Unterkante des Messblatts/Pfluges ein (Vibration Laser Screed sollte während des Vorgangs ausgeschaltet sein, Precise Concrete Leveling Machine und Fast Concrete Leveling Machine können ein- oder ausgeschaltet sein). Die Maschine ist nun betriebsbereit – einfach einschalten und mit der Arbeit beginnen.

Für alle Geräte gilt eine Herstellergarantie von einem Jahr. Sollte ein Defekt auftreten, wird Concrete Wolf das Gerät reparieren oder ersetzen. Ersatzteile sind stets vorrätig und können umgehend versandt werden. Bei einfacheren Problemen können Ihnen die Teile auch zugesandt werden, damit Sie sie vor Ort selbst austauschen können.

Concrete Wolf verkauft in alle Länder, in denen keine wirtschaftlichen Beschränkungen bestehen – entweder direkt oder über Händler.

Unter normalen Umständen ist ein Eintauchrüttler (Rüttelstab/Rüttelnadel) nicht erforderlich. Besteht die Gefahr, dass sich Luft im Betonbauwerk eingeschlossen hat (z. B. bei dicken Decken mit dichter Bewehrung), können Sie vor dem Abziehen der Oberfläche einen Rüttelstab einsetzen. Für die Oberflächenglättungsarbeiten, für die die Maschinen ausgelegt sind, ist ein Eintauchrüttler nicht erforderlich.

Der Beton sollte wie üblich gemischt werden – die Konsistenzklasse sollte für die Maschine geeignet sein; ansonsten gibt es keine besonderen Anforderungen an den Mischvorgang für Concrete Wolf-Maschinen.

Wenn der Bediener sorgfältig und konsequent arbeitet, lässt sich mit allen Maschinen eine Toleranz von ±1 mm beim fertigen Bodenniveau (FFL) erreichen. Da die Maschinen in Europa hergestellt werden, werden derzeit keine FF/FL-Werte (US-System) erfasst, es ist jedoch mit hervorragenden Ergebnissen zu rechnen.

Ja. Die Concrete Wolf-Maschinen wurden speziell für Hochhäuser, Keller, Wohnungen und ähnliche komplexe Umgebungen entwickelt. Die Vibration Laser Screed-Modelle lassen sich am einfachsten an höher gelegene Orte transportieren. Die „Fast“- und „Precise“-Geräte sind zwar schwerer, aber dennoch gut zu handhaben – das „Fast“-Gerät lässt sich für den Transport in 30 Sekunden in zwei Teile zerlegen.

Der Precise Concrete Leveling Machine ist für S5-Beton (sehr fließfähig) geeignet; die Mindestschüttdicke beträgt 2 cm. Der Vibration Laser Screed ist nicht geeignet für S5 und nicht empfohlen für sehr flüssigen S4-Beton. Auch der Fast Concrete Leveling Machine ist nicht für S5 oder sehr flüssigen S4 geeignet.

Vibration Laser Screed: leicht, manuell gezogen, geeignet für S2–S4, beliebige Einbaustärke, beliebiger Untergrundzustand. Am besten geeignet für beengte Platzverhältnisse. Fast Concrete Leveling Machine: motorisiertes Rad, geeignet für S1–S4 (nicht S5), Einbaustärke 0–300 mm. Ideal für unebene Untergründe, Sandausgleich und Fußbodenheizungsrohre. Precise Concrete Leveling Machine: motorbetrieben, mit Schneckenantrieb, geeignet für S3–S5, Einbaudicke 20–200 mm über der Tragfläche. Am besten geeignet für große Flächen, faserverstärkten Beton und sehr flüssigen Beton. Nicht ideal für sehr unebene Untergründe.

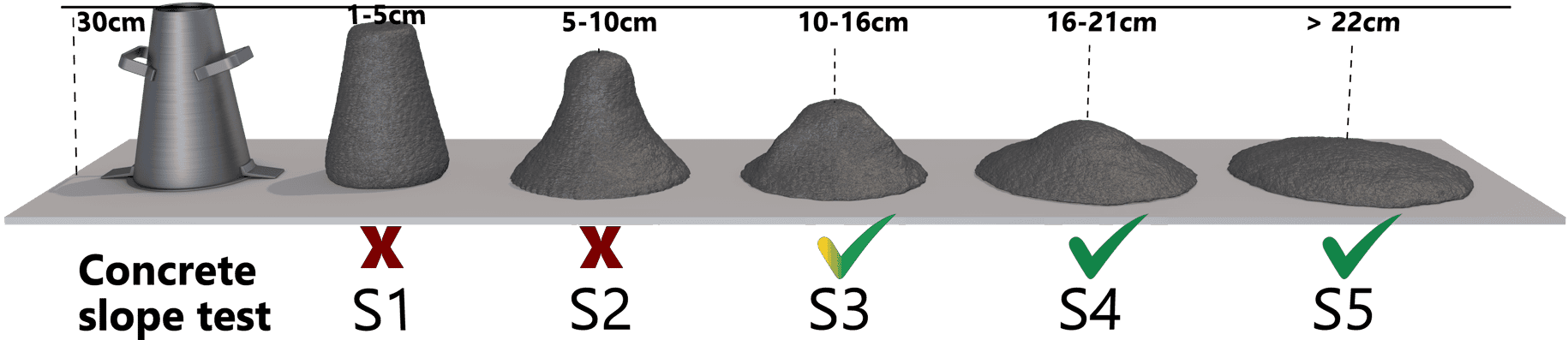

Die Verarbeitbarkeit von Beton wird in Europa anhand des Setzmaßes klassifiziert: S1 = 10–50 mm, S2 = 50–100 mm, S3 = 100–160 mm, S4 = 160–210 mm, S5 = ≥220 mm. S1 ist die am wenigsten flüssig; S5 ist am flüssigsten.
